濕法脫硫熔硫釜系列設備

熔硫釜系列

　　熔硫釜是用于化肥廠、焦化廠對含硫氣體用濕法脫硫所產生的硫泡沫進行高 效、連續硫回收的專用設備，它取代了目前國內普遍使用的傳統的烙硫釜而集硫泡沫的收藏、硫泡沫中硫的分離、溶融、回收及脫硫液的收集，回收利用于一體，設備緊湊、操作簡便、可明顯提高生產效率和經濟效率，并改善了化肥廠、焦化廠的環境條件，是化肥廠、焦化廠理想的治理硫泡沫環境污染、實現經濟效益的設備。整套裝置包括硫泡沫貯罐、泡沫泵及熔硫釜，其核心設備為熔硫釜。

規格及工藝參數

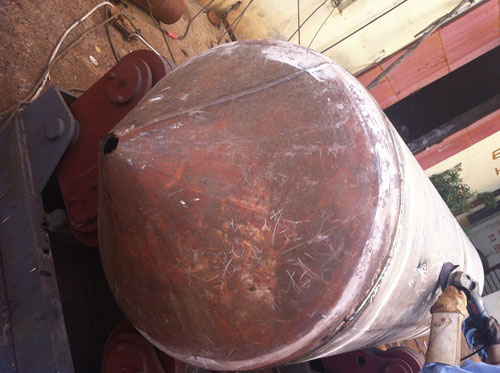

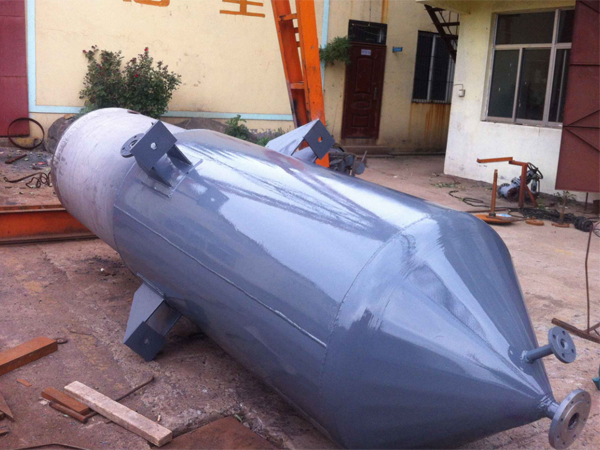

施工現場：

山東岱星熔硫釜耗能分析

一、應用

　　甲醇、焦化、煤氣、油氣、氮肥等行業氣體脫硫。

二、概況

　　DLF型內分式熔硫釜主要由三部分組成：核心內件、不銹鋼殼體及夾套，其中核心內件、內殼體都由不銹鋼制作，不會產生腐蝕。新穎的內件核心結構設計使硫與溶液快速分離，一步制得硫磺產品。

三、能力

　　回收硫的能力與硫泡沫濃度有關，泡沫中硫的濃度越高，生能越大。但泡沫濃度不能大到影響其流動性。經測量，硫泡沫的濃度在6%左右時，熔硫釜的生產能力如下：

　　型號 NF600 NF80 NF900

　　日產硫量 約1.5T 約2T 約3T

　　年產硫量 約500T 約700T 約900T

四、能耗

1、動力消耗

　　因該工藝與傳統的硫回收工藝相比，在設備上只保留了熔硫釜，其動力消耗限于硫泡沫從泡沫槽至熔硫釜的泵的動力的輸送能耗

2、蒸氣消耗

　　進入釜內的硫泡沫溫度一般在40度左右，排出的清液溫度60—90度，泡沫中硫的濃度越高，回收一定的硫磺所排出的溶液越少，蒸汽消耗也就越低。經測定，濃度在5%左右時，噸硫磺耗0.4Mpa的飽和蒸汽1.5噸。

3、脫硫液消耗

　　無三廢排放，減少了化工物料損耗。和傳統的硫回收方法不同，使用連續熔硫釜后節約化工物料在萬元至幾十萬元不等。

五、特點

　　1、處理量彈性大，正常處理硫泡沫3000-5000kg/h。

　　2、工藝簡單設備少，一步完成硫的分離和熔硫。

　　3、不用建廠房相對先過濾再熔硫的方法投資省。

　　4、分離溫度低，熔硫的有效成份不會被破壞，溶液中含硫低（懸浮硫小于0.8克/升），可循環使用，不會堵脫硫塔，節約脫硫劑。

　　5、操作簡單，操作工無需特殊培訓、機泵少，一班一人即可。

　　6、蒸氣消耗低，噸硫磺消耗蒸氣1.7噸左右（根據催化劑不同而不同、硫泡沫含硫6%以上）。

　　7、無三廢排放，符合國家環保要求。

六、硫磺質量

　　應用連續熔硫釜物料在釜內處于有序流動，溶液沒有相變過程，沒有鹽渣生成。因此，不會產生像使用傳統硫回收方式時的二級硫。硫磺質量符合GB2449—81要求。影響硫磺質量的因素同樣是粉塵、碳墨、焦油等雜質。盡管液硫的的比重較一般雜質大，但在釜內硫磺與雜質及與釜壁的界面不可能保持絕 對的穩定，總有一部分雜質隨熔融硫排出。建議使用廠重視煤氣除塵、除焦油工作，同時建議粉塵、焦油等雜質較多的廠，在硫回收操作上減少放硫次數，使釜內熔融硫保持較高界面，定期排灰，能起到一定效果。但根本的措施應減少雜質的帶入。

熔硫釜業績

青島昌華集團（萊西化肥廠）

山東瑞達化工集團（滕州化肥廠）

河北省元氏縣化肥廠

河北省藁城化肥廠

河北省寧晉化肥廠

山西原平化肥廠

安徽省宿州化肥廠

內蒙古赤峰富龍化工有限公司

濰坊振興焦化廠

青州化肥廠

膠州化肥廠

青島天柱化肥分公司

河北平泉化肥廠

山東墾利化肥廠

湖南湘鄉堿業有限公司

湖北楚興化工有限公司

吉林長春大成集團化工分廠

濟鋼焦化廠

青鋼集團兗州焦化廠

薛城焦化廠
